Lembaran Tembaga PCB Elektrolitik
Spesifikasi:
1. Foil tembaga CCL/PCB diklasifikasikan sebagai: STD, HTE, VLP, FCF, dan RTF.
2. Sekarang, kita akan membahas foil tembaga HTE.
3. Untuk foil tembaga S-HTE, kita dapat membuat ketebalan biasa, seperti, 12μm, 18μm, 25μm, 35μm, dll.
4. Lebar Maksimum adalah 1295mm.
5. Penggunaan foil tembaga S-HTE: banyak digunakan dalam pelindung sinyal, dan juga pada kabel dan kawat elektronik.
Data Teknis:
|
Klasifikasi |
Satuan |
1/4OZ (9μm) |
1/3OZ (12μm) |
J OZ (15μm) |
1/2OZ (18μm) |
1OZ (35μm) |
2OZ (70μm) |
|
|
Kandungan Cu |
% |
≥99.8 |
||||||
|
Berat Area |
g/m2 |
80±3 |
107±3 |
127±4 |
153±5 |
283±5 |
585±10 |
|
|
Kekuatan Tarik |
R.T.(25℃) |
Kg/mm2 |
≥28 |
≥30 |
||||
|
H.T.(180℃) |
≥15 |
|||||||
|
Perpanjangan |
R.T.(25℃) |
% |
≥4.0 |
≥5.0 |
≥6.0 |
≥10 |
||
|
H.T.(180℃) |
≥4.0 |
≥5.0 |
≥6.0 |
|||||
|
Kekasaran |
Mengkilap(Ra) |
μm |
≤0.4 |
|||||
|
Doff(Rz) |
≤5.0 |
≤6.0 |
≤7.0 |
≤7.0 |
≤9.0 |
≤14 |
||
|
Kekuatan Kupas |
R.T.(23℃) |
Kg/cm |
≥1.0 |
≥1.2 |
≥1.2 |
≥1.3 |
≥1.8 |
≥2.0 |
|
Laju Degradasi HCΦ(18%-1jam/25℃) |
% |
≤5.0 |
||||||
|
Perubahan Warna(E-1.0jam/190℃) |
% |
Baik |
||||||
|
Apung Solder 290℃ |
Detik |
≥20 |
||||||
|
Lubang Jarum |
EA |
Nol |
||||||
|
Preperg |
---- |
FR-4 |
||||||
Karakteristik:
1. Struktur kristal yang halus dan seragam;
2. Profil rendah, intensitas tinggi;
3. Perpanjangan tinggi dan permukaan halus.
Metalografi:

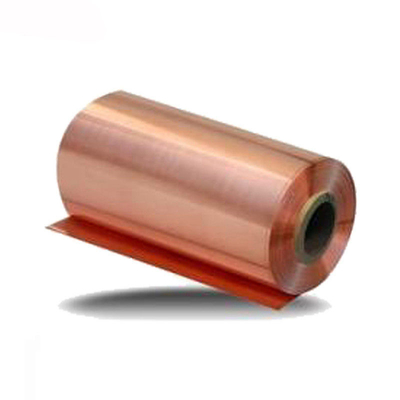

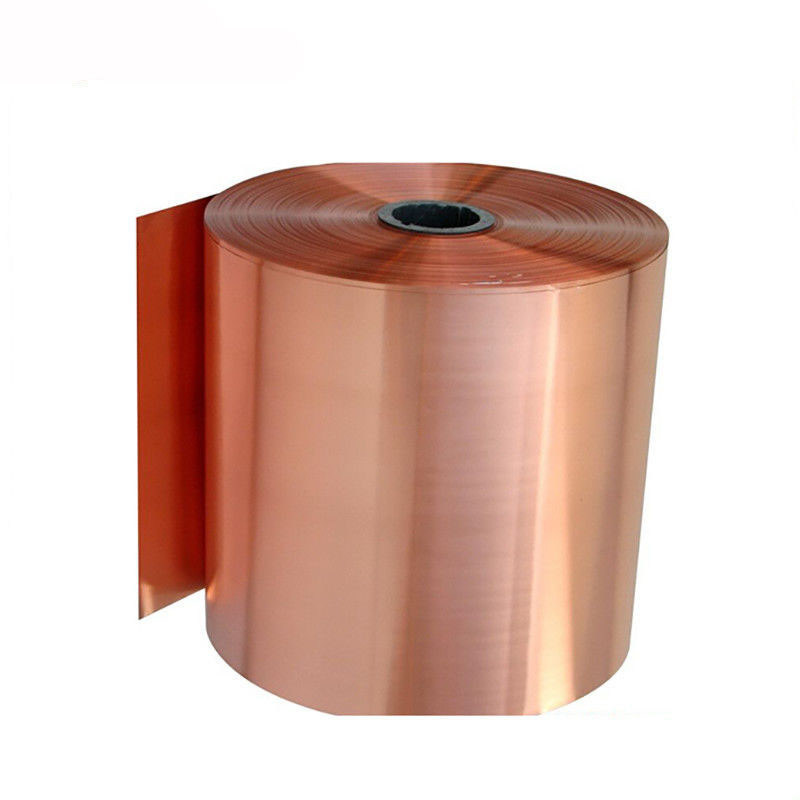

Foto Produk
Layanan Kami:
1. Kualitas foil tembaga adalah faktor yang sangat penting untuk kualitas PCB. Kami dapat menyediakan sampel ukuran A4 untuk pengujian,
2. Selain itu, untuk membuat bisnis kami lebih adil, kami telah membuka "Layanan Jaminan Perdagangan" di Alibaba, sejumlah tertentu memastikan online bisnis. yang menjaga kelancaran bisnis.
3. Foil tembaga kami disediakan langsung dari pabrik, sementara itu, harga foil tembaga juga merupakan harga asli.
