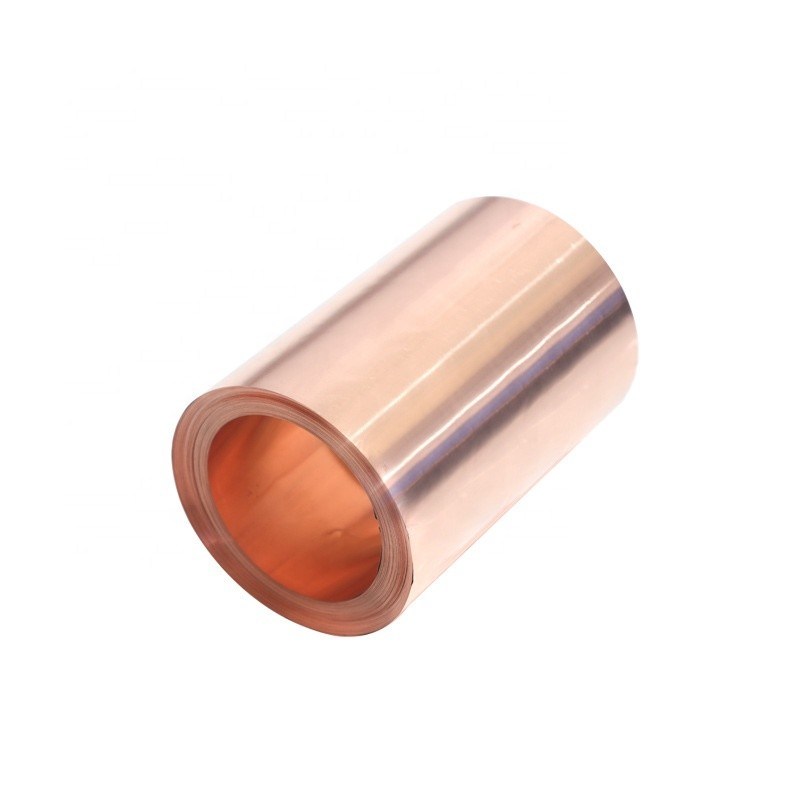

Rol lembaran tembaga RA yang fleksibel elektrolitik
Detail Produk
600 mm Gulung lembaran tembaga
,100um Copper Sheet Roll
,12um Copper Sheet Roll
Deskripsi produk
Rol lembaran tembaga RA yang fleksibel elektrolitik
Jangkauan dimensi:
Kisaran ketebalan: 12μm~100μm,
Lebar ((Max.): 600mm
Pertunjukan:
- Fleksibilitas dan ekstensibilitas yang tinggi
- Permukaan rata dan halus
- Ketahanan kelelahan yang baik
- Sifat antioksidan yang kuat
- Sifat mekanik yang baik
Aplikasi:
Fleksibel Tembaga Clad Laminate ((FCCL), Fine Circuit FPC, LED dilapisi kristal film tipis.
Fitur:
Bahan ini memiliki ekstensibilitas yang lebih tinggi, dan memiliki ketahanan lentur yang tinggi dan tidak ada retakan.
Tabel 1:FPC T2 sifat foil tembaga bergelombang fleksibel tinggi (IPC-6542)
|
Artikel |
Satuan |
Parameter |
|||||
|
12 μm |
18 μm |
25μm |
35 μm |
70 μm |
|||
|
Massa per unit ((±5%) |
g/m2 |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥ 99.99 |
|||||
|
Temperature |
|
H |
Oh, H |
Oh, H |
Oh, H |
Oh, H |
|
|
Keruwetan permukaan |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Kekuatan tarik |
Suhu normal /23°C |
N/mm2 |
≥430 |
≥ 450 |
≥ 450 |
≥ 450 |
≥ 450 |
|
Suhu tinggi /220°C |
N/mm2 |
≥ 140 |
≥ 150 |
≥ 170 |
≥210 |
≥ 220 |
|
|
Perpanjangan |
Suhu normal /23°C |
% |
≥ 1.5 |
≥ 3.0 |
≥ 4.0 |
≥ 4.2 |
≥ 4.5 |
|
Suhu tinggi /220°C |
% |
≥ 8 |
≥ 10 |
≥ 18 |
≥ 28 |
≥ 30 |
|
|
Ketahanan kelelahan (dipanaskan) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Resistivitas maksimum |
Ωmm2/m |
0.0181 |
|||||
|
Konduktivitas listrik |
% |
≥98,3% |
|||||
|
Film dan lapisan perekat |
Temp instan. 300°C/10s |
Film dan pasta perekat setelah transisi suhu tanpa delaminasi gelembung. |
|||||
|
Anti oksidasi |
H.T. ((200°C) |
Satu menit. |
Tidak akan mengubah warna dalam waktu 60 menit |
||||
|
Hasil tes lubang pin |
potongan/m2 |
Luas lubang pin lebih dari 0,5 mm2,00,005 potongan/m2 |
|||||
Catatan: 1. Gambar di atas didasarkan pada bahan dengan ketebalan 0,05 mm dan lebar 600 mm.
2Biasanya, Tembaga, kobalt dan nikel dilapisi pada permukaan kasar.
3Metode pengujian mengikuti standar perusahaan kami.
