520mm Foil Tembaga Terisolasi
,C11000 foil tembaga terisolasi
,0.070mm foil tembaga terisolasi
Deskripsi produk
Spesifikasi & Fitur Detail

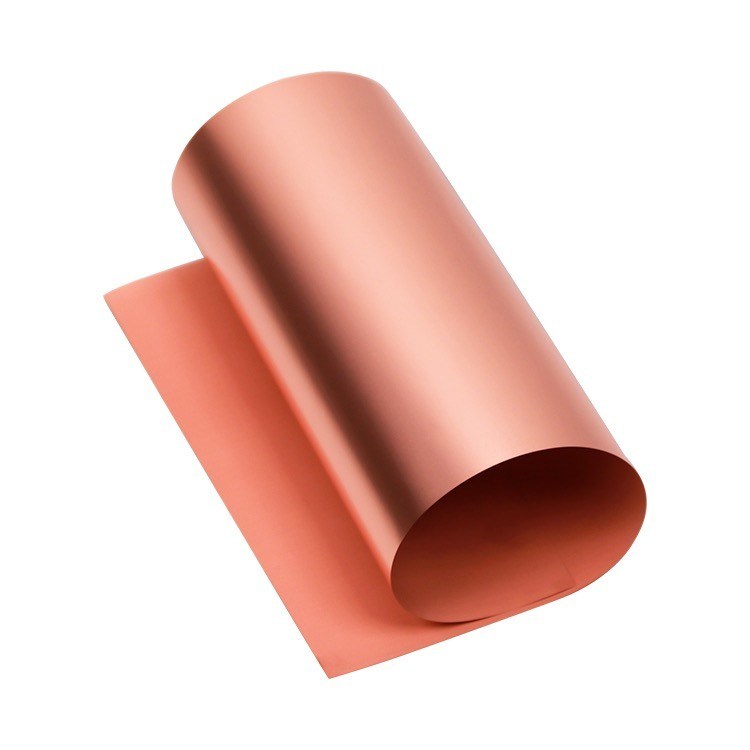

Kekuatan Pengelupasan Tinggi Lebar 520mm C11000 Foil Tembaga Terisolasi
Rincian cepat
Ketebalan: 0,012-0,070 mm
Lebar: 5-520 mm
Panjang: 500-5000 M
ID: 76 mm, 152 mm
Paduan: T2,C11000,C1100,C101,E-Cu58
Suhu: H
Fitur:
1. foil yang diobati berwarna abu-abu atau merah
2. kekuatan kulit tinggi
3Kemampuan mengukir yang bagus.
4. Adhesi yang sangat baik untuk tahan mengikis
Aplikasi:
1. Papan resin fenolik
2Papan epoxy
Bandingkan antara foil tembaga CA dan foil tembaga ED
1. Proses: foil tembaga yang digulung (Proses Rolling), foil tembaga ED (Proses Electrodeposition)
2Kekuatan ketangguhan: foil tembaga yang digulung memiliki struktur kristal yang berbentuk serpihan, sehingga kekuatan dan ketahanan lebih baik daripada foil tembaga elektrolitik,jadi sebagian besar foil tembaga yang digunakan dalam papan sirkuit cetak fleksibel.
3. Lebar: lebar foil tembaga yang digulung ≤ 620mm, lebar foil tembaga elektrolitik ≤ 1380mm
4. Ketumpatan: foil tembaga yang digulung kepadatan yang lebih tinggi, permukaan yang relatif halus, kondusif untuk produksi papan sirkuit cetak setelah transmisi sinyal yang cepat,Jadi frekuensi tinggi transmisi kecepatan tinggi, garis halus papan sirkuit cetak juga digunakan beberapa calendering foil tembaga.
5. lebar perawatan permukaan:foil tembaga yang digulung dibatasi oleh perawatan permukaan lebar efektif terbesar 520mm.
Sifat khas foil tembaga standar untuk papan resin fenolik dan papan epoksi.
|
Klasifikasi
|
Satuan | Persyaratan | Metode pengujian | |||||||||||
| Nama foil | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Ketebalan nominal | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| Berat Luas | g/m2 | 107±4 | 153±5 | 228±8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| Kemurnian | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Profil foil | Sisi berkilau (Ra) | Sms | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 |
IPC-TM-650 2.3.17 |
|||||
| Sisi matte ((Rz) | Um.. | ≤ 6 | ≤ 8 | ≤10 | ≤10 | ≤15 | ≤ 20 | |||||||
| Kekuatan tarik |
R.T. ((23°C)
|
MPa | ≥ 150 | ≥ 220 | ≥235 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
|||||
| Perpanjangan |
R.T. ((23°C)
|
% | ≥ 2 | ≥ 3 | ≥ 3 | ≥ 4 | ≥ 4 | ≥ 4 |
IPC-TM-650 2.3.18 |
|||||
| Subyek | Ω.g/m2 | ≤ 0.170 | ≤ 0.166 | ≤ 0.162 | ≤ 0.162 | ≤ 0.162 | ≤ 0.162 |
IPC-TM-650 2.5.14 |
||||||
| Kekuatan peling ((FR-4) | N/mm | ≥ 1.0 | ≥ 1.3 | ≥ 1.6 | ≥ 1.6 | ≥ 2.1 | ≥ 2.1 |
IPC-TM-650 2.4.8 |
||||||
| Lubang pin & porositas | Nomor | Tidak. |
IPC-TM-650 2.1.2 |
|||||||||||
| Antioksidan | R.T. ((23°C) | hari | 180 | / | ||||||||||
| H.T. ((200°C) | Menit | 60 | / | |||||||||||
1. Lebar standar, 1295 ((± 1) mm, Bisa sesuai dengan permintaan pelanggan.
2Kami menguji kekuatan kulit dengan FR-4 (Tg140) prepreg, mohon konfirmasi kembali dengan PP Anda.
FAQ:
Pertanyaan 1: Apa garansi Anda?
A: Semua produk kami memiliki garansi 6 bulan setelah menerima barang, jika ada masalah kualitas dapat menghubungi kami.
Q2: Berapa waktu pengiriman Anda?
A: Waktu pengiriman umum adalah 5-35 hari kerja. Waktu pengiriman spesifik tergantung pada barang dan jumlah pesanan Anda.
Q3: Berapa jumlah pesanan minimum Anda?
A: MOQ adalah 150 kg.
Q4: Bisakah Anda memasok sampel?
A: Kami dapat menyediakan sampel untuk memeriksa kualitas sebelum pesanan massal. Tapi harga akan menjadi harga sampel bukan harga grosir.
Q5. Apakah Anda menguji semua barang Anda sebelum pengiriman?
A: Ya, kami memiliki tes 100% sebelum pengiriman.
Q6. apa lebar standar Anda?
A: 520mm dan 620mm, kami menerima kustomisasi untuk lebar. kami dapat memotong ke dalam ukuran yang Anda minta setelah membahas.
