FCCL ED Foil Tembaga
FCCL ED Copper Foil
Detail Cepat
Ketebalan: 0.012-0.070 mm
Lebar: 5-520 mm
Panjang: 500-5000 M
ID: 76 mm,152 mm
Paduan: T2,C11000,C1100,C101,E-Cu58
Suhu: Tinggi
Fitur:
1. foil yang diolah berwarna abu-abu atau merah
2. Profil tinggi dengan sifat LP-S-B/R cocok untuk FCCL
3. Struktur butiran foil tembaga menghasilkan fleksibilitas tinggi
4. Performa etsa yang sangat baik
5. profil rendah memungkinkan untuk membuat pola sirkuit yang halus
Aplikasi:
1. FCCL tipe pengecoran dan laminasi
2. FPC pola super halus
3. Chip on flex (COF) untuk LED
Bandingkan antara foil tembaga CA dan foil tembaga ED
1. Proses: foil tembaga gulung (Proses Penggulungan), foil tembaga ED (Proses Elektrodeposisi)
2. Kekuatan ketangguhan: foil tembaga gulung adalah struktur kristal serpihan, sehingga kekuatan dan ketangguhannya lebih baik daripada foil tembaga elektrolitik, sehingga sebagian besar foil tembaga gulung digunakan pada papan sirkuit cetak fleksibel.
3. Lebar: lebar foil tembaga gulung ≤ 620mm, lebar foil tembaga elektrolitik ≤ 1380mm
4. Kepadatan: foil tembaga gulung memiliki kepadatan lebih tinggi, permukaannya relatif halus, kondusif untuk produksi papan sirkuit cetak setelah transmisi sinyal yang cepat, sehingga transmisi berkecepatan tinggi frekuensi tinggi, papan sirkuit cetak garis halus juga menggunakan beberapa foil tembaga kalender.
5. Perlakuan permukaan lebar:foil tembaga gulung dibatasi oleh lebar efektif terluas perlakuan permukaan 520mm.
Sifat khas foil tembaga elektrolitik (untuk FPC atau lapisan dalam HDI)
|
Klasifikasi
|
Satuan | Persyaratan | Metode Uji | |||||||
| Penunjukan Foil | / | 1 | H | M | 1 | IPC-4562A | ||||
| Ketebalan Nominal | / | 10um | 12um | 1/2 OZ(18um) | 3/4 OZ(25um) | 1 OZ(35um) | IPC-4562A | |||
| Berat Area | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Kemurnian | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Profil Foil | Sisi Mengkilap(Ra) | սm | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| Sisi Matte(Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| Kekuatan Tarik | R.T.(23℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| Perpanjangan | R.T.(23℃) | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| Kekuatan Kupas(FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Pinholes&porosity | Jumlah | Tidak |
IPC-TM-650 2.1.2 |
|||||||
| Anti-oksidasi | R.T.(23℃) | 180 hari | / | |||||||
| H.T.(200℃) | 60 Menit | / | ||||||||
1. Lebar Standar 520mm, lebar maks 1295(±1)mm, Mungkin sesuai dengan permintaan pelanggan.
Kami menguji kekuatan kupas dengan PI, harap konfirmasi ulang dengan pp Anda.

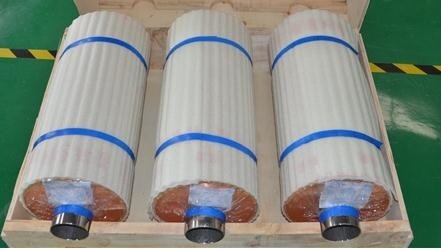

Foto Paket Foil Tembaga ED :
FAQ:
Q1: Apa jaminan Anda?
A: Semua produk kami memiliki garansi 6 bulan setelah menerima barang, jika ada masalah kualitas dapat menghubungi kami.
Q2: Berapa waktu pengiriman Anda?
A: Waktu pengiriman umumnya adalah 5-35 hari kerja. Waktu pengiriman spesifik tergantung pada item dan kuantitas pesanan Anda.
Q3: Berapa jumlah pesanan minimum Anda?
A: MOQ adalah 150 kg.
Q4: Dapatkah Anda menyediakan sampel?
A: Kami dapat menyediakan sampel untuk memeriksa kualitas sebelum pesanan massal. Tetapi harganya akan menjadi harga sampel bukan harga grosir.
Q5. Apakah Anda menguji semua barang Anda sebelum pengiriman?
A: Ya, kami memiliki tes 100% sebelum pengiriman.
Q6. berapa lebar standar Anda?
A: 520mm dan 620mm, kami menerima kustomisasi untuk lebarnya. kami dapat memotongnya menjadi ukuran apa pun yang Anda minta setelah berdiskusi.
